Receta número 27

Recetario · Capítulo 1 · Página y retícula

Portada de periódico

Portada y página 2 de un semanario local a dos columnas con filete, titulares a todo el ancho en recuadros y una franja de breves a cuatro columnas al pie.

  • Muestra en inglés: aún no hay edición en español
  • Formato 246 × 328 mm
  • 2 columnas, medianil de 6 mm
  • PT Serif 9,4/12,6
  • Grenze Gotisch
  • Libre Franklin
  • 2 páginas
  • Nivel
  • Postext 1.57.1
  • Compuesto en 89 ms
  • 232 líneas de código

En pocas palabras

La portada y la página 2 de un semanario local. Enseña a poner grandes titulares a lo ancho de la página y una franja de noticias breves al pie.

Lo que vas a componer

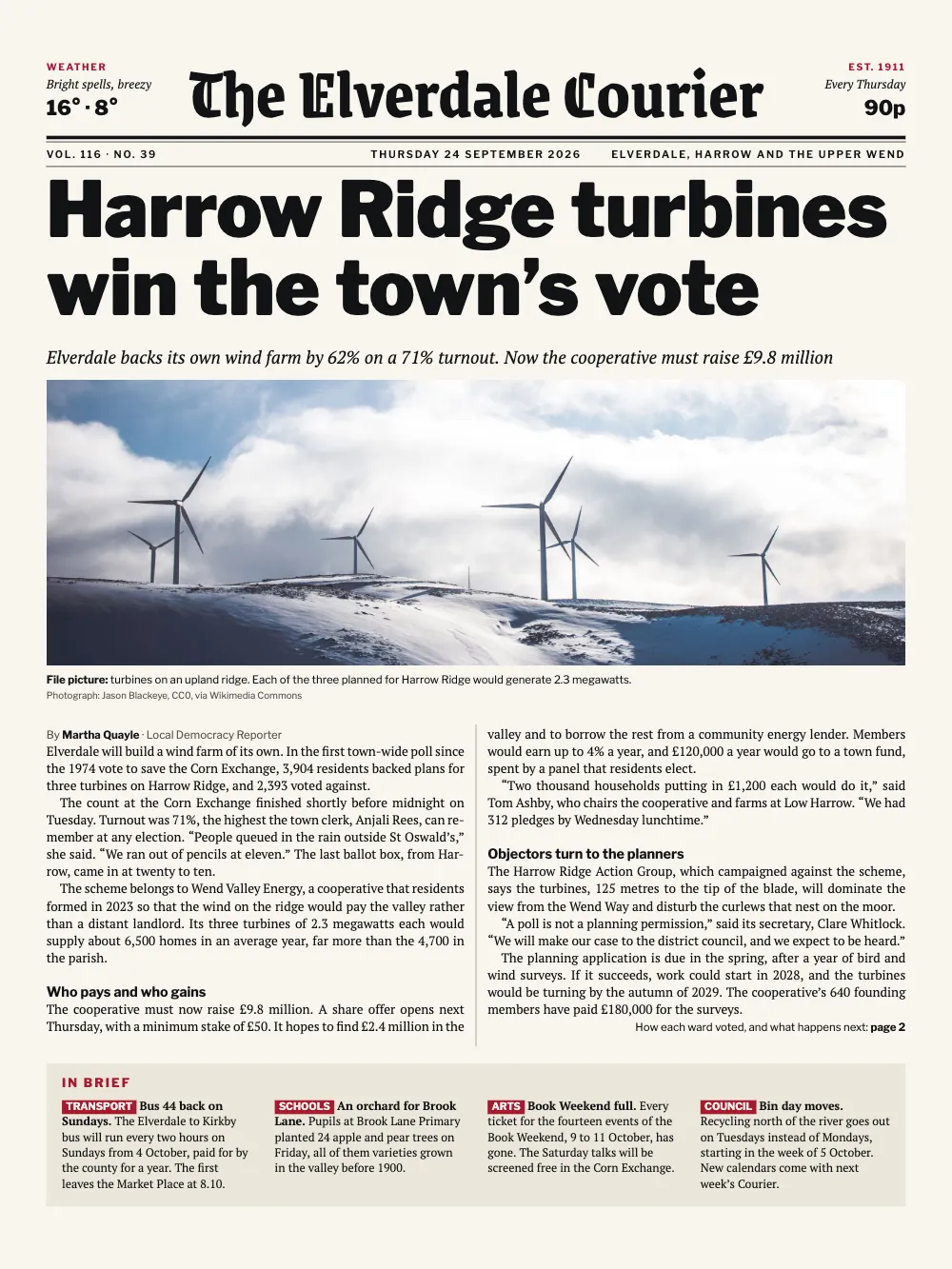

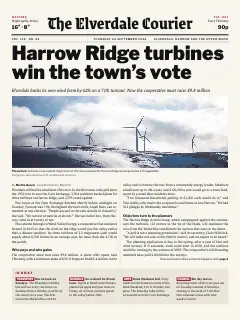

Portada y página 2 de The Elverdale Courier, un semanario comarcal inventado, en páginas de 246 × 328 mm. La mancheta gótica va entre dos orejas, el tiempo y el precio, sobre dos filetes y la línea de fecha. La noticia principal arranca con un titular a dos líneas en Libre Franklin Black de 56 pt sobre las dos columnas, un subtítulo en cursiva y una foto en banda de 222 mm, y sigue en dos columnas justificadas con filete. Al pie, cuatro breves comparten una franja de fondo beis, uno por columna, cada uno encabezado por un chip rojo. La página 2 abre con un rótulo de sección rojo y lleva la noticia del puente con un dibujo hecho en código, el tiempo en cabeza de la columna derecha, un segundo titular a todo el ancho, las cartas y una tabla de votos con una barra en cada fila.

Esta receta responde a

  • ¿Puede Postext componer tres o más columnas de texto, o hacer que el texto rodee una imagen?
  • ¿Cómo pongo un recuadro que cruce las dos columnas a media página, como un panel de cifras en tres bloques?
  • ¿Cómo decido dónde va una figura: en la cabeza de la página, a lo ancho de las dos columnas, justo aquí o al margen?
  • ¿Cómo pongo el título de capítulo a todo el ancho mientras el texto sigue a dos columnas debajo?

La respuesta corta

script.js · líneas 82–99en el código completo
const layout = { layoutType: 'double', gutterWidth: mm(GUTTER), // the body of every page
  columnRule: { enabled: true, color: col('rule'), lineWidth: pt(0.5) } };
// The strip is a tinted, titled box, so its four columns are a :::columns group in a :::callout.
// The fence spans the page and floats the box to the foot, so the story fills the columns above:
//   :::callout{type="briefs" span="page" placement="bottom" title="In brief"}
//   :::columns{count=4 breaks="2,3,4"}   ← each brief opens a column (child 2, 3 and 4)
//   …four paragraphs…
//   :::
//   :::
// The style could carry span and placement too; on the fence they stay in sight in the text.
// hook-up: config() takes layout as it is and lists briefs in calloutStyles.
const briefs = { id: 'briefs',
  background: col('tint'), // one device: a tint, no stripe or border
  padding: { top: mm(3), right: mm(4), bottom: mm(4), left: mm(4) },
  columnGap: mm(GUTTER), // the inner columns keep the page's gutter
  titleStyle: { ...caps(9, 800, 'flag'), gap: mm(2) },
  body: { fontFamily: 'PT Serif', fontSize: pt(8.6), lineHeight: pt(11.4), textAlign: 'left',
    firstLineIndent: pt(0) } }; // ragged and unindented, unlike the columns

Ingredientes

Tipografía
Grenze Gotisch, PT Serif, Libre Franklin (SIL OFL 1.1)
Recursos
  • ridge-2400.jpg
  • Aerogeneradores en una loma nevada (la foto de portada, recortada en banda) (Jason Blackeye, CC0 1.0)
  • El dibujo del puente y las barras de la tabla de barrios, dibujados en código con la paleta de la página (Ignacio Ferro, CC BY 4.0)

Elaboración

#1 · Papel de periódico, tinta y un rojo

script.js · líneas 14–27en el código completo
const palette = {
  ink: '#111315', // text and the heavy rules: a cold near-black
  paper: '#f8f5ee', // newsprint, and type reversed out of ink or red
  flag: '#a6192e', // the one accent: section flags, kickers, the Yes bars
  tint: '#ebe6db', // the In brief strip
  rule: '#9a978f', // hairlines: the column rule, table rules
  muted: '#5d5a55', // bylines, the folio line's title and date, credit notes, the imprint
};
// Every colour is linked to its palette entry by id.
const col = (id) => ({ hex: palette[id], model: 'hex', paletteId: id });
const colorPalette = [ // defaults link to 'main-color': point it at the ink, never blue
  ...Object.entries(palette).map(([id, hex]) => ({ id, name: id, value: { hex, model: 'hex' } })),
  { id: 'main-color', name: 'ink (defaults)', value: { hex: palette.ink, model: 'hex' } },
];

El papel es un blanco roto cálido (#f8f5ee) y la letra, un negro frío (#111315). El único rojo, #a6192e, va en los rótulos de sección, los antetítulos, los chips y las barras del sí. Cada color va enlazado a su entrada de la paleta con paletteId. main-color apunta a la tinta, de modo que la negrita, las cursivas, las dos remisiones de la página 2 y todo lo que la configuración deja por defecto salen en negro; con su valor de origen saldrían en el azul por defecto, #295AA3.

#2 · La mancheta es el H1 de la portada

script.js · líneas 50–78en el código completo
const NAME = 52; // pt: the blackletter nameplate
const EAR = 31; // mm: each ear, in the room the nameplate leaves at either side
const EAR_DROP = 1.8; // mm: measured so the ears' big figures sit on the nameplate's baseline
const AIR = 2; // mm between the lower rule and the masthead's foot, where the banner box starts
const ear = (side, lines) => lines.map(([id, content, look], i) => text(id, content,
  { ...look, align: side }, { ...(i === 0 ? at('container', `top-${side}`, 0, EAR_DROP)
    : at(`#${lines[i - 1][0]}`, 'below', 0, 1)), size: { width: mm(EAR) } }));
const serif = { fontFamily: 'PT Serif', fontSize: pt(9), italic: true, color: col('ink'),
  lineHeight: 1.25 };
const nameplate = { enabled: true, slot: { elements: [
  depth(7), // the masthead is seven grid lines deep; the rules and dateline hang from its foot
  { kind: 'rule', id: 'foot', thickness: pt(0.5), color: col('ink'),
    placement: { ...at('#depth', 'align-bottom', 0, -AIR), size: { width: 'fill' } } },
  ...[['left', '{attr.issue}'], ['center', '{publishDate}'], ['right', '{attr.area}']].map(
    ([align, content]) => text(`date-${align}`, content, { ...caps(7.5, 600), align },
      { ...at('#foot', 'above', 0, -1.4), size: { width: 'fill' } })),
  rule('thin', '#date-left', 0.5, 1.6), rule('heavy', '#thin', 2.5, 0.6), // the Oxford rule
  text('name', '{titleText}', { fontFamily: 'Grenze Gotisch', fontSize: pt(NAME),
    fontWeight: 700, lineHeight: 1, align: 'center' },
  { ...at('#heavy', 'above', 0, -1.2), size: { width: 'fill' } }), // centred between the ears
  ...ear('left', [['w-kicker', 'Weather', caps(7, 700, 'flag')],
    ['w-outlook', '{attr.outlook}', serif], ['w-temps', '{attr.temps}', franklin(15, 800)]]),
  ...ear('right', [['p-kicker', '{attr.since}', caps(7, 700, 'flag')],
    ['p-day', '{attr.day}', serif], ['p-price', '{attr.price}', franklin(15, 800)]]),
] } };
// hook-up: headingStyles gets { id: 'front', advancedDesign: nameplate, header: { elements:
// [] } }, H1 already spans the page, and the Markdown opens with
// # The Elverdale Courier {style="front" issue="…" area="…" outlook="…" temps="…" since="…"
//   day="…" price="…"}

# The Elverdale Courier lleva el estilo de encabezado front, que compone la mancheta con el texto del título y siete de sus atributos (issue, area, outlook, temps, since, day y price); la fecha sale del publishDate del frontmatter. Una caja vacía de siete líneas exactas de la rejilla (31,1 mm) fija la altura de la apertura. Los filetes, la línea de fecha y el nombre cuelgan de su pie, y así la apertura termina justo en una línea de la rejilla.

#3 · Un titular sobre las dos columnas es un recuadro

script.js · líneas 103–116en el código completo
// :::callout{type="banner" span="page" title="Transport"} ← an optional kicker, then the H2
const banner = { id: 'banner', backgroundEnabled: false,
  padding: { top: pt(0), right: pt(0), bottom: pt(0), left: pt(0) },
  titleStyle: { ...caps(8, 800, 'flag'), gap: mm(1.2) }, // a kicker, when the fence has a title
  marginTop: pt(0), // flush under the nameplate or the section flag
  marginBottom: pt(LEAD / 2), // half a line, then the columns start on the next grid line
  body: { fontFamily: 'PT Serif', fontSize: pt(13), lineHeight: pt(16.5), textAlign: 'left' } };
// A story that starts mid-page: the same box under a rule. The columns above it are cut level.
const story = { ...banner, id: 'story', marginTop: pt(LEAD),
  stripe: { enabled: true, side: 'top', width: pt(1), color: col('ink') }, // its one device
  padding: { top: mm(2.5), right: pt(0), bottom: pt(0), left: pt(0) } };
// Inside the box the headline is an H2 in a heading style: one size for each rank of story.
const headline = (id, size, look = {}) => ({ id, fontSize: pt(size), lineHeight: pt(size * 1.02),
  marginBottom: pt(size * 0.2), ...look }); // tight leading, a fifth of it below

Un título solo ocupa las dos columnas como apertura, y una apertura empieza página. Si pones span: 'page' en el H2 de la noticia de los barrios en lugar de en su recuadro, esa noticia se va a una tercera página. Un recuadro sin borde con span="page", en cambio, puede empezar a media página. En la página 2, las columnas quedan igualadas por encima de él y siguen debajo. Dentro van el H2, con uno de tres estilos de encabezado (56, 30 o 22 pt), el subtítulo en cursiva y, en la portada, la foto. Su marginBottom de media línea hace que las columnas empiecen en la siguiente línea de la rejilla, 3,4 mm por debajo del subtítulo en la página 2. Con el margen por defecto quedan 7,8 mm y las cartas pasan a una tercera página.

#4 · La franja de cuatro columnas es un recuadro

El código de este paso es la respuesta corta de arriba. El texto de las dos páginas va a dos columnas (Tipos de disposición). Los breves solo piden cuatro al pie de la página 1, con título y sobre un fondo, así que van en un recuadro, aquí uno a todo el ancho con un grupo :::columns dentro. breaks cuenta los bloques del grupo, uno por breve, así que los breves 2, 3 y 4 abren las columnas 2, 3 y 4. Cada columna mide 49 mm, con el medianil de 6 mm de la página entre una y otra.

:::callout{type="briefs" span="page" placement="bottom" title="In brief"}
:::columns{count=4 breaks="2,3,4"}
:chip[TRANSPORT]{style="flag"} **Bus 44 back on Sundays.** The Elverdale to Kirkby bus …

:chip[SCHOOLS]{style="flag"} **An orchard for Brook Lane.** Pupils at Brook Lane …
…
:::
:::

placement="bottom" lleva el recuadro al pie de la página 1, donde ocupa 36,9 mm, y la noticia llena los 83 mm de columna que quedan encima. La foto principal sigue siendo una banda sobre las dos columnas dentro del recuadro del titular: el texto se compone junto a una imagen más estrecha que su columna, a un lado de ella, nunca alrededor de una imagen que abarca dos columnas. El dibujo del puente de la página 2 lleva el texto al lado (paso 5).

#5 · Imágenes en línea, tablas flotantes

script.js · líneas 339–375en el código completo
// A caption label prints only when captionPrefix has text: '' leaves no "Figure 1".
const unnumbered = (id, name, captionStyle) => ({ id, name, shortLabel: name, captionPrefix: '',
  numberingTemplate: '', resetOn: 'never', counterFormat: 'decimal', captionStyle });
const resourceTypes = [unnumbered('picture', 'Picture'), // captions under the picture
  unnumbered('panel', 'Panel', { position: 'above', fontSize: pt(9.5) })]; // tables: titled above
const resource = (id, typeId, kind, body, extra) => ({ id, typeId, kind, [kind]: body,
  createdAt: 0, updatedAt: 0, ...extra });
const resources = [
  // Set inline in the page-span banner box: a 'top' float never lands above the line that
  // cites it (gotcha: top-float-next-page). It keeps the float gap above it, inside the box too.
  // 2400 px at 150 dpi is 406 mm: the photo shrinks to the box (gotcha: bitmap-print-size).
  resource('ridge', 'picture', 'bitmap', { fileId: 'ridge-2400.jpg', format: 'jpeg', width: 2400,
    height: 800 }, { placement: { position: 'here' },
    altText: 'Wind turbines on a snow-covered ridge under a bright, cloudy sky.',
    caption: '**File picture:** turbines on an upland ridge. Each of the three planned for '
      + 'Harrow Ridge would generate 2.3 megawatts.',
    note: 'Photograph: Jason Blackeye, CC0, via Wikimedia Commons' }),
  // Drawn in code (the art region) and set inline, where ::resource puts it in column 1,
  // at the column's right with the next paragraph running beside it (text wrap).
  resource('bridge', 'picture', 'svg', { fileId: 'bridge.svg', width: 1190, height: 460 },
    { placement: { position: 'here', wrap: 'right', width: 0.47 },
      altText: 'Drawing of a two-arch stone bridge between sloping river banks; under its '
        + 'central pier, a red concrete footing.',
      caption: '**The rebuilt pier.** Its new concrete footing (red) goes six metres below the '
        + 'riverbed. Both arches were relaid with their own stones.',
      note: 'Drawing: The Courier' }),
  // A page-span 'bottom' float sits under both columns of the page that cites it. On the last
  // page it follows the balanced columns, so the copy there is fitted to bring it to the foot.
  resource('wards', 'panel', 'table', { styleId: 'results', model: resultsTable() },
    { placement: { position: 'bottom', span: 'page' }, caption: '**How the wards voted**',
      note: 'Red: yes. Grey: no. The black line marks half the vote. '
        + 'Source: Elverdale Town Council.' }),
  // A column 'top' float waits for the head of the next column with room.
  resource('forecast', 'panel', 'table', { styleId: 'forecast', model: forecastTable() },
    { placement: { position: 'top', span: 'column' }, caption: '**The next five days**',
      note: 'Sunrise 6.57, sunset 19.03 on Thursday. Forecast: Wend Valley Weather Station.' }),
];

La foto va en línea dentro del recuadro del titular porque un flotante top a todo el ancho nunca cae por encima de la línea que lo cita; como flotante, abriría la página 2 (véase Errores frecuentes). El dibujo del puente también va en línea, tras el párrafo sobre la pila, y wrap: 'right' con width: 0.47 lo coloca a la derecha de la columna 1, con el 47 % de su ancho, y los párrafos siguientes se componen a su lado y después debajo a la medida completa (ajuste del texto). Con ese ancho ninguna línea de al lado queda floja; el texto de la noticia se reajustó al dibujo más bajo. La previsión flota a la cabeza de una columna y cae en la de la derecha. La tabla de barrios flota bajo las dos columnas, donde se detiene el filete de columna. En la última página se coloca justo debajo de las columnas igualadas, y por eso el texto de encima está ajustado para que la tabla llegue al pie. Los dos tipos de recurso fijan captionPrefix: '', y la etiqueta del pie solo se imprime cuando el prefijo tiene texto, así que ningún pie empieza por «Figure 1».

#6 · Una página interior abre con un rótulo de sección

script.js · líneas 120–138en el código completo
const section = { enabled: true, slot: { elements: [
  depth(2), // two grid lines: the flag sits on a 3 pt bar, 1.6 mm above the foot
  { kind: 'rule', id: 'bar', thickness: pt(3), color: col('ink'),
    placement: { ...at('#depth', 'align-bottom', 0, -1.6), size: { width: 'fill' } } },
  text('flag', '{titleText}', { ...caps(11, 800, 'paper'), box: { backgroundColor: col('flag'),
    padding: { top: mm(1.3), right: mm(3), bottom: mm(1.1), left: mm(3) } } },
  at('#bar', 'above')),
] } };
const FOLIO = 6; // mm from the top edge to the folio line; its rule 4 mm lower
const folio = (parity, side, s) => [ // s: +1 on a verso (folio on the left), −1 on a recto
  text(`n-${parity}`, '{pageNumber}', { ...franklin(9, 800), align: side },
    at('page', `top-${side}`, s * MARGIN.side, FOLIO)),
  text(`t-${parity}`, '{title} · {publishDate}', { ...caps(7, 600, 'muted'), align: side },
    at(`#n-${parity}`, s > 0 ? 'right-of' : 'left-of', s * 3, 0.9)),
].map((element) => ({ ...element, parity }));
const header = { elements: [...folio('even', 'left', 1), ...folio('odd', 'right', -1),
  { kind: 'rule', id: 'folio-rule', thickness: pt(0.5), color: col('ink'),
    placement: { ...at('page', 'top-left', MARGIN.side, FOLIO + 4), size: { width: mm(TRIM.width
      - 2 * MARGIN.side) } } }] };

# Town & Valley es un H1 cuyo breakBefore lleva la paridad 'any', así que la sección abre la página 2 sin una página en blanco delante. Su diseño es un rótulo rojo sobre una barra de 3 pt, colgado de una caja vacía de dos líneas de la rejilla. La línea de folio es una cabecera anclada a 6 mm del borde superior de la página, con una versión para las pares y otra para las impares. El estilo de la portada vacía la cabecera, de modo que sobre la mancheta no se imprime línea de folio.

La receta completa

Sandbox
// ═══ Postext Cookbook · Nº 027 · Newspaper front page ═══════════════════════════
// https://postext.dev/en/cookbook/newspaper-front-page
// Code: MIT · Text: original (CC BY 4.0) · Photo: Jason Blackeye (CC0)
// Fonts: Grenze Gotisch, PT Serif, Libre Franklin (SIL OFL 1.1) · Needs postext ≥ 1.25.0
import {
  buildDocumentWithFonts, renderPageToCanvas, registerResourceImage,
} from 'https://esm.sh/postext';

const LANG = 'en'; // @lang: the language of the sample document ('en' | 'es')
const RECIPE = 'newspaper-front-page';

// ─── 1 · Design ─────────────────────────────────────────────────────────────
// #region palette: newsprint, ink and one red for the section flags
const palette = {
  ink: '#111315', // text and the heavy rules: a cold near-black
  paper: '#f8f5ee', // newsprint, and type reversed out of ink or red
  flag: '#a6192e', // the one accent: section flags, kickers, the Yes bars
  tint: '#ebe6db', // the In brief strip
  rule: '#9a978f', // hairlines: the column rule, table rules
  muted: '#5d5a55', // bylines, the folio line's title and date, credit notes, the imprint
};
// Every colour is linked to its palette entry by id.
const col = (id) => ({ hex: palette[id], model: 'hex', paletteId: id });
const colorPalette = [ // defaults link to 'main-color': point it at the ink, never blue
  ...Object.entries(palette).map(([id, hex]) => ({ id, name: id, value: { hex, model: 'hex' } })),
  { id: 'main-color', name: 'ink (defaults)', value: { hex: palette.ink, model: 'hex' } },
];
// #endregion
const TRIM = { width: 246, height: 328 }; // mm: a 3 : 4 compact, smaller than a tabloid
const MARGIN = { top: 14, bottom: 15, side: 12 }; // newspaper margins: narrow, not mirrored
const GUTTER = 6; // mm between the two body columns, and between the In brief columns
const LEAD = 12.6; // body leading in pt: the baseline grid
const franklin = (size, weight, look = {}) => ({ fontFamily: 'Libre Franklin',
  fontSize: pt(size), fontWeight: weight, color: col('ink'), ...look });
const caps = (size, weight, colour = 'ink') => franklin(size, weight, { color: col(colour),
  textTransform: 'uppercase', letterSpacing: pt(size * 0.16) }); // capitals tracked 0.16 em
const at = (to, edge, x = 0, y = 0) => ({ anchor: { to, edge }, offset: { x: mm(x), y: mm(y) } });
const text = (id, content, look, placement) => ({ kind: 'text', id, content, align: 'left',
  overflow: 'wrap', color: col('ink'), ...look, placement }); // design text defaults to centred
// and black, and a header's text to an ellipsis
// A rule across the slot whose bottom sits `gap` mm above the element it names.
const rule = (id, under, weight, gap = 0) => ({ kind: 'rule', id, thickness: pt(weight),
  color: col('ink'), placement: { ...at(under, 'above', 0, -gap), size: { width: 'fill' } } });
// An empty box exactly `lines` grid lines deep sets an opener's depth, and the rest hangs from
// its foot: the opener ends on a grid line, where the columns and their rule begin.
const depth = (lines) => ({ kind: 'box', id: 'depth', style: {}, placement: {
  ...at('container', 'top-left'), size: { width: 'fill', height: pt(lines * LEAD) } } });

El script.js compuesto funciona tal cual: pégalo como script de módulo en cualquier página o abre la receta en CodePen. Carpeta de la receta en GitHub ↗ (se abre en una nueva pestaña)

Variantes

#Deja los breves bajo la foto

Sin placement="bottom" en content.en.md, la franja se queda en su sitio del texto, justo debajo de la foto, y la noticia principal sigue por debajo hasta el pie de la página.

-:::callout{type="briefs" span="page" placement="bottom" title="In brief"}
+:::callout{type="briefs" span="page" title="In brief"}

Errores frecuentes

Error frecuente

Un flotante 'top' va a la página siguiente a su cita salvo que pueda encabezar la página que lo cita

Por defecto un flotante nunca va por encima de su propia referencia, así que un flotante 'top' a todo el ancho citado en la página N abre la página N+1. Con placement.citingPage: true en el recurso o en el defaultPlacement de su tipo (o layout.floatsAtCitingPage para todo el libro, desde postext 1.25) encabeza en cambio la página N, y el texto de encima de la referencia baja bajo él, cuando cabe dentro de layout.maxTopFraction y la línea que lo cita sigue en esa página. Nunca encabeza la primera página de un capítulo ni una página tras un salto forzado: allí sigue abriendo la página siguiente, y 'auto' o 'bottom' pueden ocupar el pie de la página que lo cita. Colocación de figuras →

Error frecuente

Los mapas de bits toman su tamaño de impresión de una resolución: declárala, no calcules píxeles de impresión

Un mapa de bits sin resolución se coloca a un píxel por píxel de maquetación a la resolución del documento, así que una foto de 2400 px mide 406 mm de ancho en una página de 150 ppp. Declara los píxeles reales del archivo y da a la imagen su resolución (bitmap.resolution: 300), o fija layout.bitmapResolution para todos los mapas de bits: unos ppp, o 'file' para leer la que indica el archivo. La columna sigue limitando la imagen. Figuras y tablas como recursos →

  • Si le das a la foto placement: { position: 'top', span: 'page' }, sale de la página 1 y queda sola en la página 2. La noticia de la portada termina entonces 92 mm por encima de la franja de breves, y la sección pasa a la página 3.

Créditos

Texto
Texto original, CC BY 4.0
Imágenes
  • Aerogeneradores en una loma nevada (la foto de portada, recortada en banda) · Jason Blackeye · CC0 1.0
  • El dibujo del puente y las barras de la tabla de barrios, dibujados en código con la paleta de la página · Ignacio Ferro · CC BY 4.0
Fuentes
Grenze Gotisch (SIL OFL 1.1) · PT Serif (SIL OFL 1.1) · Libre Franklin (SIL OFL 1.1)
Sandbox
