Recepta número 147

Receptari · Capítol 11 · Còmic i manga

Una pàgina splash, una vinyeta inserida i una vora trencada

Una tempesta en dues pàgines: una splash a sang amb una vinyeta inserida, una tira a sang per tres costats, una gavina que creua la vora i cartel·les soles.

En aquesta pàgina
Gènere
Còmics
Sortida
Canvas · PDF
Nivell
Intermedi
Postext
Provada amb Postext 1.65.0
Requereix ≥ 1.25.0 · postext-pdf ≥ 1.25.0
Llicència
Actualitzada el 10 d’oct. del 2026
Codi MIT · Text CC BY 4.0
  • Format 168 × 259 mm
  • 1 columna
  • Comic Neue 10/14
  • 2 pàgines
  • Nivell
  • Postext 1.65.0
  • Compost en 97 ms
  • 116 línies de codi

En poques paraules

Dues pàgines d’un còmic sobre una tempesta: una imatge enorme que omple tota la primera pàgina amb una petita vinyeta d’una nena a sobre, i una pàgina on una gavina surt volant del seu marc.

Què compondràs

Dues pàgines de la tempesta de La llum de Porthcove. La primera és una splash: una sola imatge del far enmig de la tempesta surt per totes les vores de la pàgina, amb una petita vinyeta emmarcada de la Maya a la finestra sobre el racó inferior. La segona s’obre amb una onada a sang per tres costats; a sota, una gavina surt de la vinyeta del faroner creuant la vora, i una vinyeta estreta sense imatge porta dues cartel·les sobre un fons blau nit. El format és el d’un còmic americà, 168 × 259 mm amb 3 mm de sang, i les pàgines surten en deu idiomes.

Aquesta recepta respon a

  • Com porto una vinyeta a sang o faig que una figura en trenqui la vora?

La resposta curta

script.js · línies 44–64al codi complet
// In the Markdown, the panel attributes do the work:
//   :::page{split="*" bleed}                 one panel, every edge bled off the page
//   ::panel{art=sp-maya-face inset="56 64 38 30"}   over the panel before it: x y w h in %
//   ::panel{art=sp-wave bleed="top start end"}      only the edges that touch the trim
//   ::panel{art=sp-tomas pop=sp-tomas-pop}   a transparent layer drawn over the border
//   ::panel{bg=night}                        no picture: captions on a palette colour
// A bleeding panel runs to the bleed box, 3 mm past the trim, and loses its border on those
// sides. The pop layer is cropped and placed exactly like the panel's picture, then drawn
// after the border without the panel's clip, so whatever it holds outside the cell shows.
const comics = {
  gutter: { horizontal: mm(4), vertical: mm(3) },
  panel: { borderWidth: pt(1.2), borderColor: col('ink'), background: col('paper') },
  lettering: { fontFamily: LETTERING, fontSize: pt(8.5), color: col('ink'), inset: mm(2) },
  balloonStyles: [
    { id: 'speech', stroke: col('ink') },
    { id: 'caption', fill: col('lamp'), stroke: col('ink') },
    { id: 'inner', fill: col('paper'), stroke: col('ink') },
    { id: 'sfx', fontFamily: SFX, color: col('accent'), haloColor: col('ink'), halo: pt(2) },
  ],
  runningHeads: true, // a comic page has no running head unless asked: here, its folio
};

Ingredients

Tipografia
Comic Neue, Bangers, Zen Antique, Dela Gothic One, ZCOOL KuaiLe, ZCOOL QingKe HuangYou, Playpen Sans Arabic, Lalezar (SIL OFL 1.1)
Recursos
  • sp-maya-face.jpg
  • sp-splash.jpg
  • sp-tomas-pop.png
  • sp-tomas.jpg
  • sp-wave.jpg
  • Panel picture: the lighthouse in the storm (splash) (Generated With Diffusion Models, original)
  • Panel picture: Maya at the window (inset) (Generated With Diffusion Models, original)
  • Panel picture: the wave on the rocks (Generated With Diffusion Models, original)
  • Panel picture: the keeper on the gallery (Generated With Diffusion Models, original)
  • Panel picture: the gull flying over the border (transparent layer) (Generated With Diffusion Models, original)

Elaboració

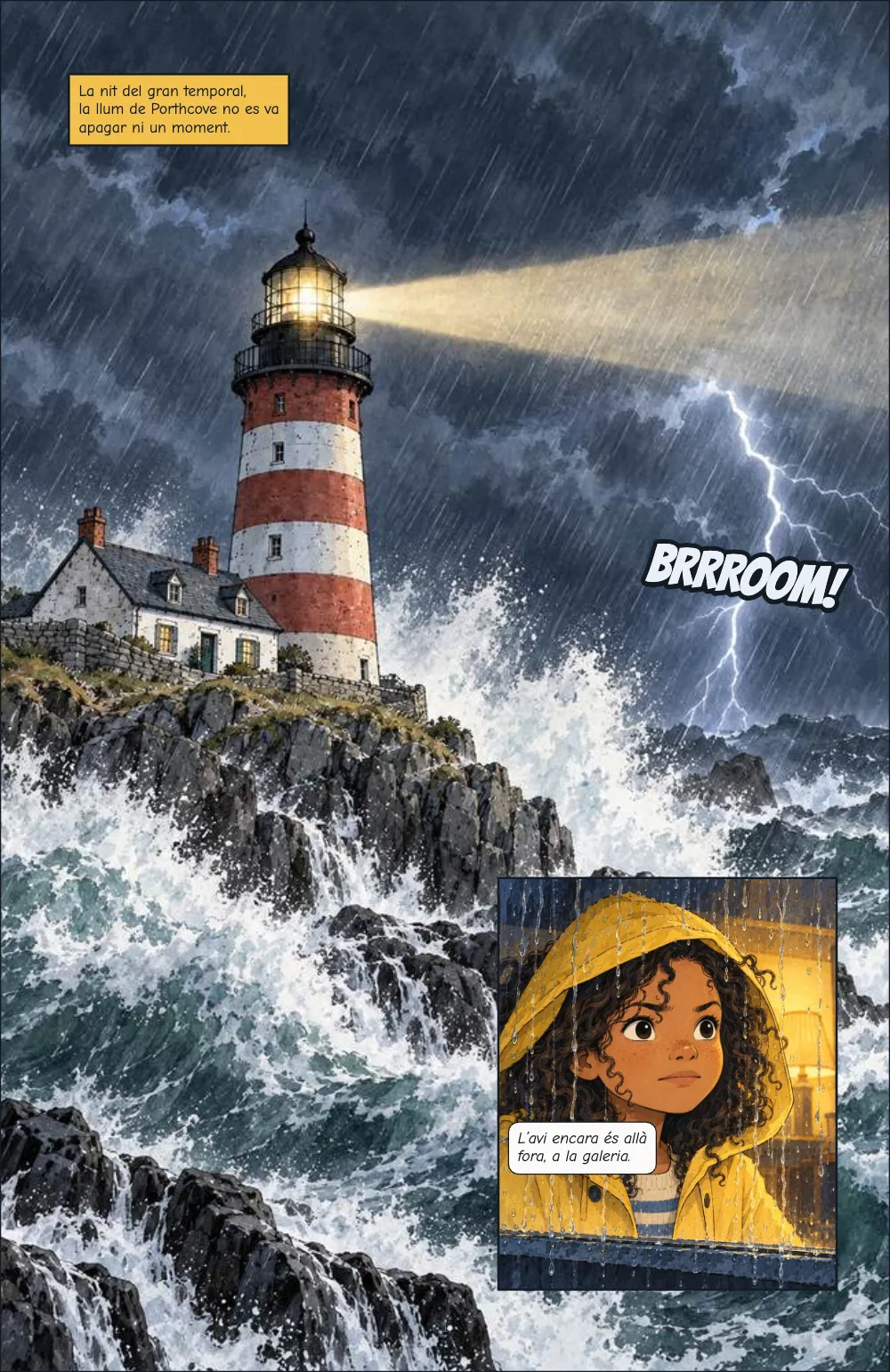

#1 · Treu la splash a sang per tots els costats

El codi és la resposta curta de dalt. split="*" fa una sola cel·la amb tot el marc, i bleed a la pàgina porta cada vinyeta que toca el marc fins a la vora de la sang, 3 mm més enllà del tall, sense filet en aquests costats (dividir la pàgina). A la pàgina 2, bleed="top start end" a l’onada la porta a sang només per aquests tres costats; el peu conserva el carrer amb les vinyetes de sota. start i end segueixen el sentit de lectura, així que les edicions japonesa i àrab, que es llegeixen de dreta a esquerra, porten a sang els mateixos costats.

#2 · Posa una vinyeta inserida sobre la splash

inset="56 64 38 30" col·loca la vinyeta de la Maya al 56 %, 64 % de la vinyeta anterior, amb un 38 % d’ample i un 30 % d’alt. Una vinyeta inserida no ocupa cel·la: se superposa a la splash, conserva el seu propi filet i es llegeix just després d’ella. La seva imatge es retalla a la seva pròpia caixa segons la seva zona segura, aquí la cara de la Maya.

La vinyeta inserida: la cara de la Maya al seu marc sobre el racó inferior de la splash, amb la seva veu interior.

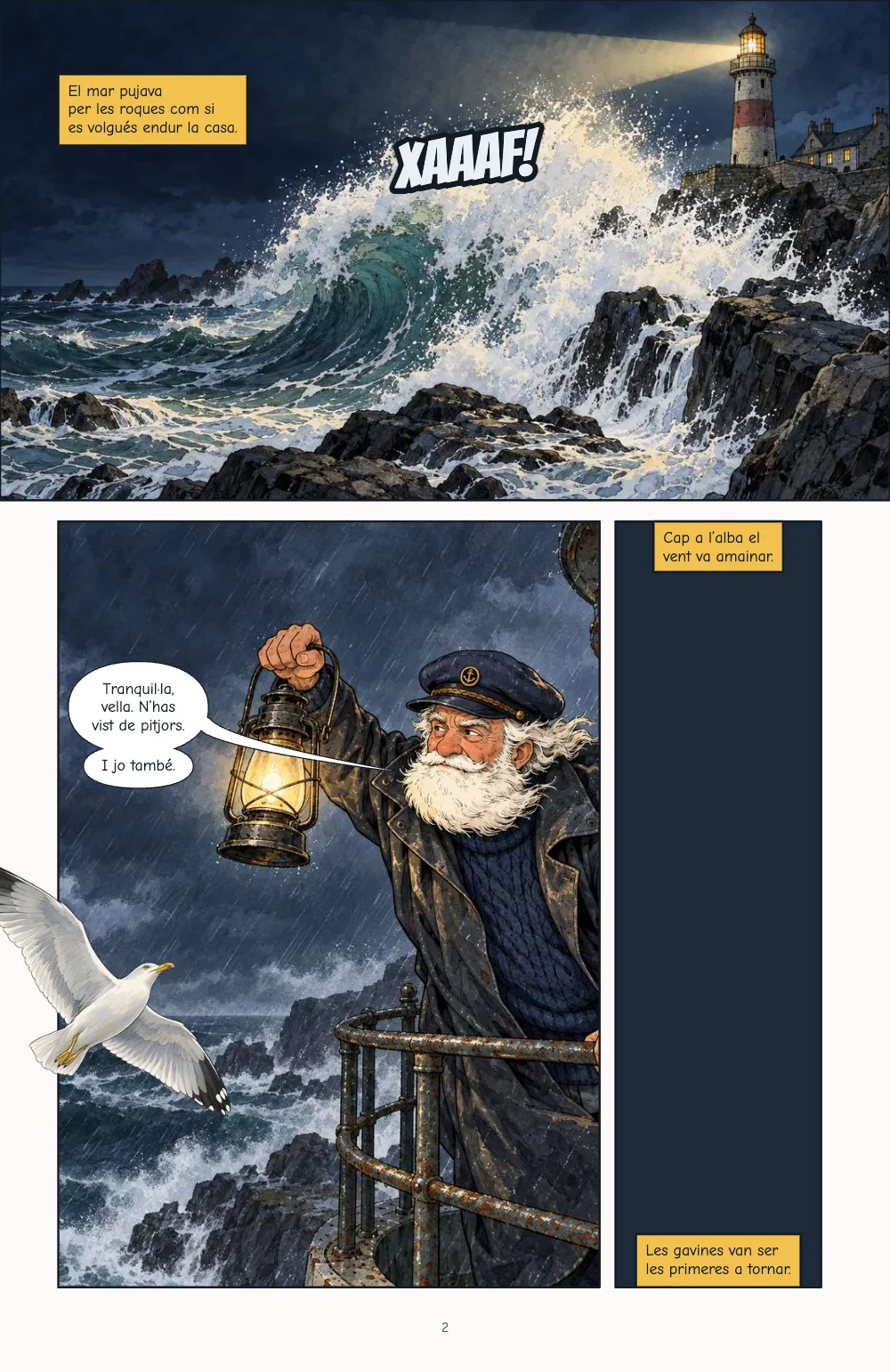

#3 · Deixa que una gavina trenqui la vora

script.js · línies 111–197al codi complet
// From the art manifest; fractions of each picture, the same in every language. The gull's
// layer is a transparent PNG the size of the keeper's picture, so it shares its crop.
const face = (x, y, width, height) => ({ x, y, width, height });
const ART = {
  'sp-splash': { width: 708, height: 1000, safeArea: face(0.26, 0.14, 0.6, 0.48),
    anchors: [{ id: 'sfx', x: 0.82, y: 0.4 }], avoid: [face(0.28, 0.15, 0.17, 0.35)] },
  'sp-maya-face': { width: 1000, height: 1000, safeArea: face(0.33, 0.26, 0.35, 0.34),
    anchors: [{ id: 'maya', x: 0.52, y: 0.48, face: face(0.37, 0.27, 0.29, 0.31) }] },
  'sp-wave': { width: 1400, height: 600, safeArea: face(0.4, 0.12, 0.53, 0.6),
    anchors: [{ id: 'sfx', x: 0.6, y: 0.35 }], avoid: [face(0.82, 0.02, 0.06, 0.3)] },
  'sp-tomas': { width: 1000, height: 1000, safeArea: face(0.22, 0.13, 0.6, 0.49),
    anchors: [{ id: 'tomas', x: 0.63, y: 0.345, head: { x: 0.67, y: 0.24 },
      face: face(0.56, 0.17, 0.24, 0.25) }], avoid: [face(0.32, 0.13, 0.15, 0.33)] },
  'sp-tomas-pop': { width: 1000, height: 1000 },
};
const ALT = {
  'sp-splash': t({ en: 'The red-and-white lighthouse in a night storm, waves exploding on the '
      + 'rocks, its beam cutting through the rain, lightning behind.',
    es: 'El faro rojo y blanco en una noche de tormenta: las olas revientan en las rocas, el haz '
      + 'corta la lluvia y detrás cae un rayo.',
    ca: 'El far vermell i blanc en una nit de tempesta: les onades esclaten a les roques, el feix '
      + 'talla la pluja i al darrere cau un llamp.',
    zh: '暴风雨之夜,红白相间的灯塔,浪头在礁石上炸开,光束穿过雨幕,后面是闪电。',
    ar: 'المنارة الحمراء والبيضاء في ليلة عاصفة، والموج يتفجّر على الصخور، وشعاعها يشقّ المطر، '
      + 'وخلفها برق.',
    ja: '嵐の夜の赤と白の灯台。岩に波が砕け、光の帯が雨を切り裂き、後ろで稲妻が光る。',
    pt: 'O farol vermelho e branco numa noite de tempestade: as ondas arrebentam nas pedras, o '
      + 'facho corta a chuva e, atrás, cai um raio.',
    fr: 'Le phare rouge et blanc par une nuit de tempête : les vagues explosent sur les rochers, '
      + 'le faisceau fend la pluie et, derrière, un éclair.',
    de: 'Der rot-weiße Leuchtturm in einer Sturmnacht: Wellen explodieren an den Felsen, sein '
      + 'Strahl schneidet durch den Regen, dahinter ein Blitz.',
    it: 'Il faro bianco e rosso in una notte di tempesta: le onde si infrangono sugli '
      + 'scogli, il fascio di luce taglia la pioggia e, dietro, cade un fulmine.' }),
  'sp-maya-face': t({ en: 'Maya’s face behind a rain-streaked window, hood up, lit by the lamp.',
    es: 'La cara de Maya tras una ventana surcada de lluvia, con la capucha puesta y la luz de la '
      + 'lámpara.',
    ca: 'La cara de la Maya darrere una finestra plena de pluja, amb la caputxa posada i la llum '
      + 'del llum.',
    zh: '玛雅戴着兜帽,脸贴在满是雨痕的窗后,被灯光照亮。',
    ar: 'وجه مايا خلف نافذة يسيل عليها المطر، والقلنسوة على رأسها، ونور المصباح عليها.',
    ja: '雨の筋が流れる窓の向こうに、フードをかぶったマヤの顔。ランプの光に照らされている。',
    pt: 'O rosto de Maya atrás de uma janela riscada de chuva, de capuz, à luz da lamparina.',
    fr: 'Le visage de Maya derrière une vitre striée de pluie, capuche sur la tête, à la lueur de '
      + 'la lampe.',
    de: 'Mayas Gesicht hinter einem regenüberströmten Fenster, die Kapuze auf, vom Licht der '
      + 'Lampe beleuchtet.',
    it: 'Il volto di Maya dietro una finestra rigata di pioggia, col cappuccio alzato, '
      + 'alla luce della lampada.' }),
  'sp-wave': t({ en: 'A huge wave bursts over black rocks below the lighthouse at night.',
    es: 'Una ola enorme revienta sobre las rocas negras al pie del faro, de noche.',
    ca: 'Una onada enorme esclata sobre les roques negres al peu del far, de nit.',
    zh: '夜里,一道巨浪在灯塔下的黑色礁石上炸开。',
    ar: 'موجة هائلة تتفجّر ليلًا فوق الصخور السوداء تحت المنارة.',
    ja: '夜、灯台の下の黒い岩に巨大な波が砕け散る。',
    pt: 'Uma onda enorme arrebenta nas pedras negras ao pé do farol, à noite.',
    fr: 'Une vague énorme se brise sur les rochers noirs au pied du phare, la nuit.',
    de: 'Eine gewaltige Welle bricht nachts über die schwarzen Felsen unter dem Leuchtturm.',
    it: 'Un’onda enorme si abbatte sugli scogli neri ai piedi del faro, di notte.' }),
  'sp-tomas': t({ en: 'The keeper in an oilskin on the lantern gallery holds up a storm lantern, '
      + 'his beard whipping in the wind.',
    es: 'El farero, con impermeable de hule en la galería, levanta un farol; el viento le agita '
      + 'la barba.',
    ca: 'El faroner, amb impermeable d’hule a la galeria, aixeca un fanal; el vent li remena la '
      + 'barba.',
    zh: '守塔人穿着油布雨衣站在灯室回廊上,高举一盏防风灯,胡子被风吹得乱飞。',
    ar: 'الحارس بمعطفه المشمّع على شرفة الفانوس يرفع مصباح العاصفة، والريح تعبث بلحيته.',
    ja: '油合羽の灯台守が回廊でカンテラを掲げる。ひげが風にあおられている。',
    pt: 'O faroleiro, de capa impermeável na galeria, ergue um lampião; o vento agita a barba '
      + 'dele.',
    fr: 'Le gardien, en ciré sur la galerie du phare, brandit une lanterne ; le vent lui fouette '
      + 'la barbe.',
    de: 'Der Wärter in Ölzeug hebt auf der Galerie der Laterne eine Sturmlaterne; der Wind '
      + 'peitscht ihm den Bart.',
    it: 'Il guardiano del faro, in cerata sul ballatoio, solleva una lanterna; il vento '
      + 'gli sferza la barba.' }),
  'sp-tomas-pop': t({ en: 'A herring gull flies out across the panel’s left border.',
    es: 'Una gaviota sale volando por el borde izquierdo de la viñeta.',
    ca: 'Una gavina surt volant per la vora esquerra de la vinyeta.',
    zh: '一只银鸥飞出格子的左边框。',
    ar: 'نورس فضي يطير خارجًا عبر الحافة اليسرى للإطار.',
    ja: 'セグロカモメがコマの左の枠を越えて飛んでいく。',
    pt: 'Uma gaivota sai voando pela borda esquerda do quadro.',
    fr: 'Une mouette s’envole par-dessus le bord gauche de la case.',
    de: 'Eine Silbermöwe fliegt über den linken Rand des Panels hinaus.',
    it: 'Un gabbiano esce in volo oltre il bordo sinistro della vignetta.' }),
};

pop=sp-tomas-pop dona a la vinyeta del faroner una segona imatge: un PNG transparent de la mida del seu dibuix on només hi ha la gavina. Postext la retalla i la col·loca exactament com el dibuix de la vinyeta, i la pinta després del filet i fora del retall de la vinyeta, de manera que la part de la gavina que queda fora de la cel·la vola sobre la vora i el marge (vinyetes i imatges). focus="45% 50%" desplaça l’enquadrament a l’esquerra dins del que permet la zona segura, perquè la gavina creui la vora esquerra en lloc de quedar-se al marge.

#4 · Deixa una vinyeta sense imatge

script.js · línies 19–31al codi complet
const palette = {
  ink: '#141b24', // panel borders and lettering
  night: '#1d2a3a', // the ground of the text-only panel
  lamp: '#f2c14e', // the captions: the colour of the lantern
  accent: '#e9f0f5', // sound effects: surf white, outlined in ink
  muted: '#5c6672', // folios
  paper: '#fbfaf7',
};
const col = (id) => ({ hex: palette[id], model: 'hex', paletteId: id });
const colorPalette = [
  ...Object.entries(palette).map(([id, hex]) => ({ id, name: id, value: { hex, model: 'hex' } })),
  { id: 'main-color', name: 'ink (defaults)', value: { hex: palette.ink, model: 'hex' } },
];

Un ::panel sense art és una cel·la buida amb el filet de l’estil de vinyeta; bg=night l’omple amb un color de la paleta. Les seves cartel·les, at=top i at=bottom, s’encaixen a les vores de dalt i de baix: una pausa després de la tempesta.

La recepta completa

Sandbox
// ═══ Postext Cookbook · Nº 147 · A splash page, an inset and a broken border ═══════
// https://postext.dev/en/cookbook/splash-inset-broken-border
// Code: MIT · Text: original (CC BY 4.0) · Pictures: generated with diffusion models
// Fonts: Comic Neue, Bangers and the faces of five editions (OFL) · Needs postext ≥ 1.25.0
//
// Two pages of a storm: a splash page that bleeds off all four edges with a small inset panel
// laid over it, then a page whose top tier bleeds off three edges, whose second panel lets a
// gull fly out over its border, and whose last panel holds only captions on a night-blue ground.
import {
  buildDocument, withLoadedFonts, renderPageToCanvas, registerResourceImage, loadVerticalAlternates,
} from 'https://esm.sh/postext';
import { renderToPdf, decompressWoff2 } from 'https://esm.sh/postext-pdf';

const LANG = 'ca'; // @lang: 'en' | 'es' | 'ca' | 'zh' | 'ar' | 'ja' | 'pt' | 'fr' | 'de' | 'it'
const RECIPE = 'splash-inset-broken-border';

// ─── 1 · Design ─────────────────────────────────────────────────────────────
// #region palette: storm blue, lamplight and the white of the surf
const palette = {
  ink: '#141b24', // panel borders and lettering
  night: '#1d2a3a', // the ground of the text-only panel
  lamp: '#f2c14e', // the captions: the colour of the lantern
  accent: '#e9f0f5', // sound effects: surf white, outlined in ink
  muted: '#5c6672', // folios
  paper: '#fbfaf7',
};
const col = (id) => ({ hex: palette[id], model: 'hex', paletteId: id });
const colorPalette = [
  ...Object.entries(palette).map(([id, hex]) => ({ id, name: id, value: { hex, model: 'hex' } })),
  { id: 'main-color', name: 'ink (defaults)', value: { hex: palette.ink, model: 'hex' } },
];
// #endregion

// #region editions: six editions, each lettered in faces for its script
const [LETTERING, SFX] = t({
  en: ['Comic Neue', 'Bangers'], es: ['Comic Neue', 'Bangers'], ca: ['Comic Neue', 'Bangers'],
  ja: ['Zen Antique', 'Dela Gothic One'], zh: ['ZCOOL KuaiLe', 'ZCOOL QingKe HuangYou'],
  ar: ['Playpen Sans Arabic', 'Lalezar'], pt: ['Comic Neue', 'Bangers'],
  fr: ['Comic Neue', 'Bangers'], de: ['Comic Neue', 'Bangers'], it: ['Comic Neue', 'Bangers'],
});
// #endregion

// #region answer: a bleed, an inset and a pop-out, written on the panels themselves
// In the Markdown, the panel attributes do the work:
//   :::page{split="*" bleed}                 one panel, every edge bled off the page
//   ::panel{art=sp-maya-face inset="56 64 38 30"}   over the panel before it: x y w h in %
//   ::panel{art=sp-wave bleed="top start end"}      only the edges that touch the trim
//   ::panel{art=sp-tomas pop=sp-tomas-pop}   a transparent layer drawn over the border

L'script.js compost funciona tal com és: enganxa'l com a script de mòdul en qualsevol pàgina o obre la recepta a CodePen. Carpeta de la recepta a GitHub ↗ (s'obre en una pestanya nova)

Variants

#Sagna també la tira de baix

-::panel{art=sp-tomas pop=sp-tomas-pop focus="45% 50%"}
+::panel{art=sp-tomas pop=sp-tomas-pop focus="45% 50%" bleed="bottom start"}

#Dona a la vinyeta inserida un marc blanc

Un estil de vinyeta amb nom canvia una sola vinyeta; style= a la vinyeta el tria.

   panel: { borderWidth: pt(1.2), borderColor: col('ink'), background: col('paper') },
+  panelStyles: [{ id: 'framed', borderWidth: pt(3), borderColor: col('paper') }],

Errors freqüents

  • La capa emergent ha de tenir exactament la mida en píxels de la imatge de la vinyeta: Postext la retalla amb la mateixa finestra, així que un retall més petit cauria en un altre lloc.
  • La sang necessita page.bleed; sense, una vinyeta a sang s’atura al tall.
  • Una onomatopeia al costat d’una vora a sang pot entrar a la sang, més enllà del tall, on la guillotina la retalla. La ザッバーン japonesa és una columna de cinc caràcters, així que va fixada més avall que les onomatopeies llatines, a 60% 44%.

Crèdits

Text
Text original, CC BY 4.0
Imatges
  • Panel picture: the lighthouse in the storm (splash) · Generated With Diffusion Models · original
  • Panel picture: Maya at the window (inset) · Generated With Diffusion Models · original
  • Panel picture: the wave on the rocks · Generated With Diffusion Models · original
  • Panel picture: the keeper on the gallery · Generated With Diffusion Models · original
  • Panel picture: the gull flying over the border (transparent layer) · Generated With Diffusion Models · original
Fonts
Comic Neue (SIL OFL 1.1) · Bangers (SIL OFL 1.1) · Zen Antique (SIL OFL 1.1) · Dela Gothic One (SIL OFL 1.1) · ZCOOL KuaiLe (SIL OFL 1.1) · ZCOOL QingKe HuangYou (SIL OFL 1.1) · Playpen Sans Arabic (SIL OFL 1.1) · Lalezar (SIL OFL 1.1)
SandboxPDF
