En pocas palabras
Dos páginas de un cómic sobre una tormenta: una imagen enorme que llena toda la primera página con una pequeña viñeta de una niña encima, y una página en la que una gaviota sale volando de su marco.
Lo que vas a componer
Dos páginas de la tormenta de La luz de Porthcove. La primera es una splash: una sola imagen del faro en plena tormenta sale por todos los bordes de la página, con una pequeña viñeta enmarcada de Maya en su ventana sobre la esquina inferior. La segunda abre con una ola sangrada por tres lados; debajo, una gaviota sale de la viñeta del farero cruzando el borde, y una viñeta estrecha sin imagen lleva dos cartelas sobre un fondo azul noche. El formato es el de un cómic americano, 168 × 259 mm con 3 mm de sangrado, y las páginas salen en diez idiomas.
Esta receta responde a
- ¿Cómo llevo una viñeta a sangre o hago que una figura rompa su borde?
La respuesta corta
// In the Markdown, the panel attributes do the work:
// :::page{split="*" bleed} one panel, every edge bled off the page
// ::panel{art=sp-maya-face inset="56 64 38 30"} over the panel before it: x y w h in %
// ::panel{art=sp-wave bleed="top start end"} only the edges that touch the trim
// ::panel{art=sp-tomas pop=sp-tomas-pop} a transparent layer drawn over the border
// ::panel{bg=night} no picture: captions on a palette colour
// A bleeding panel runs to the bleed box, 3 mm past the trim, and loses its border on those
// sides. The pop layer is cropped and placed exactly like the panel's picture, then drawn
// after the border without the panel's clip, so whatever it holds outside the cell shows.
const comics = {
gutter: { horizontal: mm(4), vertical: mm(3) },
panel: { borderWidth: pt(1.2), borderColor: col('ink'), background: col('paper') },
lettering: { fontFamily: LETTERING, fontSize: pt(8.5), color: col('ink'), inset: mm(2) },
balloonStyles: [
{ id: 'speech', stroke: col('ink') },
{ id: 'caption', fill: col('lamp'), stroke: col('ink') },
{ id: 'inner', fill: col('paper'), stroke: col('ink') },
{ id: 'sfx', fontFamily: SFX, color: col('accent'), haloColor: col('ink'), halo: pt(2) },
],
runningHeads: true, // a comic page has no running head unless asked: here, its folio
};
Ingredientes
- Funciones
- Viñetas insertadas, a sangre y con el borde rotoImagen y recorte de la viñetaDivisión en viñetasBordes y calles de las viñetasOnomatopeyasPáginas de cómicRotulación de cómicRotular en otros idiomasEstilos de bocadilloZona segura de la imagenPaleta de color semánticaPáginas en un canvasExportación a PDF
- Tipografía
- Comic Neue, Bangers, Zen Antique, Dela Gothic One, ZCOOL KuaiLe, ZCOOL QingKe HuangYou, Playpen Sans Arabic, Lalezar (SIL OFL 1.1)
- Recursos
sp-maya-face.jpgsp-splash.jpgsp-tomas-pop.pngsp-tomas.jpgsp-wave.jpg- Viñeta: el faro en la tormenta (splash) (Generated With Diffusion Models, original)
- Viñeta: Maya en la ventana (viñeta insertada) (Generated With Diffusion Models, original)
- Viñeta: la ola en las rocas (Generated With Diffusion Models, original)
- Viñeta: el farero en la galería (Generated With Diffusion Models, original)
- Viñeta: la gaviota que vuela sobre el borde (capa transparente) (Generated With Diffusion Models, original)
Elaboración

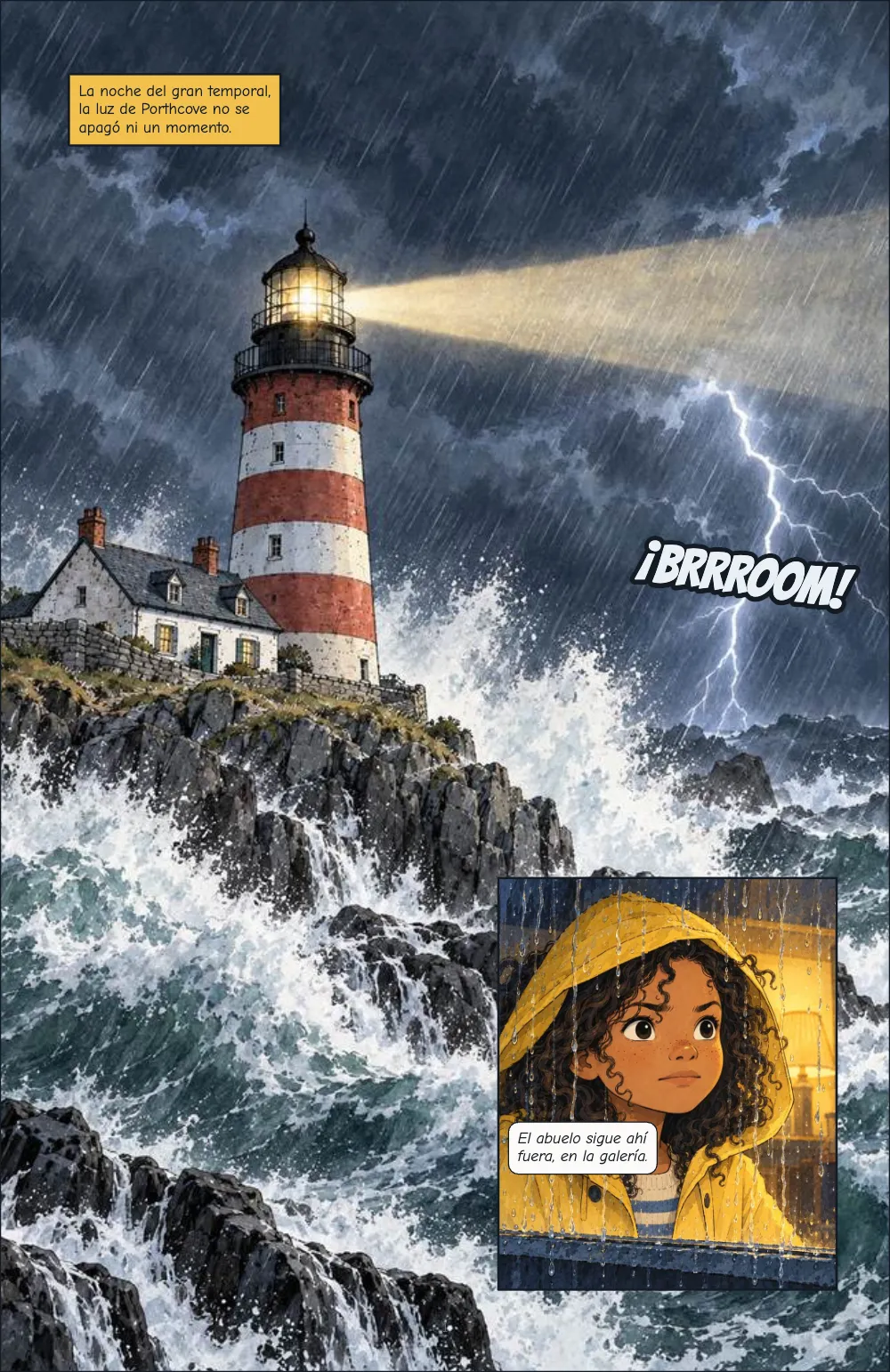

#1 · Saca la splash a sangre por todos los lados
El código es la respuesta corta de arriba. split="*" hace una sola celda con todo el marco, y bleed en la página lleva cada viñeta que toca el marco hasta la caja de sangrado, 3 mm más allá del corte, sin filete en esos lados (dividir la página). En la página 2, bleed="top start end" en la ola sangra solo esos tres lados; su pie conserva la calle con las viñetas de abajo. start y end siguen el sentido de lectura, así que las ediciones japonesa y árabe, que se leen de derecha a izquierda, sangran los mismos lados.
#2 · Pon una viñeta insertada sobre la splash
inset="56 64 38 30" coloca la viñeta de Maya en el 56 %, 64 % de la viñeta anterior, con un 38 % de ancho y un 30 % de alto. Una viñeta insertada no ocupa celda: se superpone a la splash, conserva su propio filete y se lee justo después de ella. Su imagen se recorta a su propia caja según su zona segura, aquí la cara de Maya.

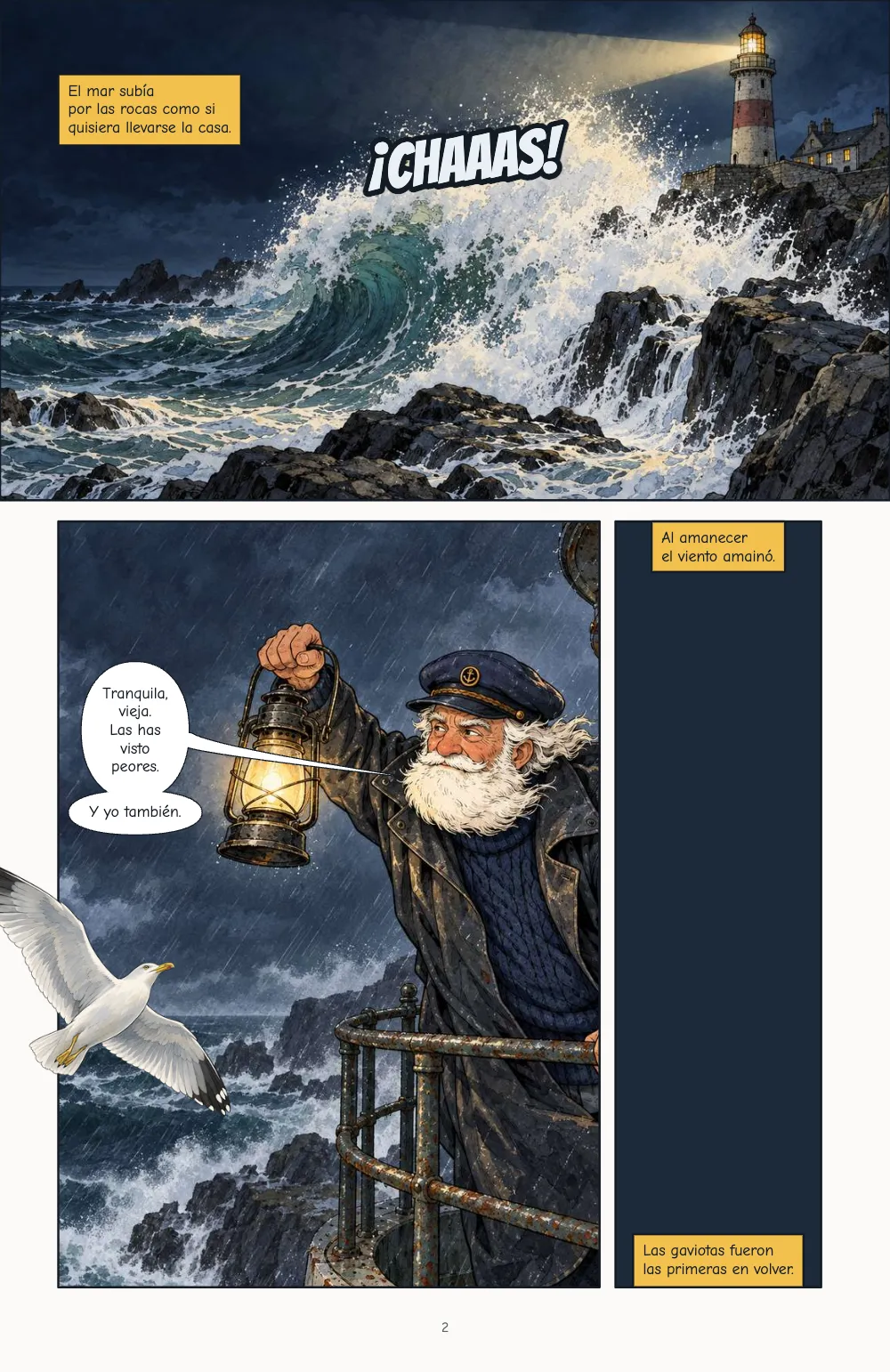

#3 · Deja que una gaviota rompa el borde
// From the art manifest; fractions of each picture, the same in every language. The gull's
// layer is a transparent PNG the size of the keeper's picture, so it shares its crop.
const face = (x, y, width, height) => ({ x, y, width, height });
const ART = {
'sp-splash': { width: 708, height: 1000, safeArea: face(0.26, 0.14, 0.6, 0.48),
anchors: [{ id: 'sfx', x: 0.82, y: 0.4 }], avoid: [face(0.28, 0.15, 0.17, 0.35)] },
'sp-maya-face': { width: 1000, height: 1000, safeArea: face(0.33, 0.26, 0.35, 0.34),
anchors: [{ id: 'maya', x: 0.52, y: 0.48, face: face(0.37, 0.27, 0.29, 0.31) }] },
'sp-wave': { width: 1400, height: 600, safeArea: face(0.4, 0.12, 0.53, 0.6),
anchors: [{ id: 'sfx', x: 0.6, y: 0.35 }], avoid: [face(0.82, 0.02, 0.06, 0.3)] },
'sp-tomas': { width: 1000, height: 1000, safeArea: face(0.22, 0.13, 0.6, 0.49),
anchors: [{ id: 'tomas', x: 0.63, y: 0.345, head: { x: 0.67, y: 0.24 },
face: face(0.56, 0.17, 0.24, 0.25) }], avoid: [face(0.32, 0.13, 0.15, 0.33)] },
'sp-tomas-pop': { width: 1000, height: 1000 },
};
const ALT = {
'sp-splash': t({ en: 'The red-and-white lighthouse in a night storm, waves exploding on the '
+ 'rocks, its beam cutting through the rain, lightning behind.',
es: 'El faro rojo y blanco en una noche de tormenta: las olas revientan en las rocas, el haz '
+ 'corta la lluvia y detrás cae un rayo.',
ca: 'El far vermell i blanc en una nit de tempesta: les onades esclaten a les roques, el feix '
+ 'talla la pluja i al darrere cau un llamp.',
zh: '暴风雨之夜,红白相间的灯塔,浪头在礁石上炸开,光束穿过雨幕,后面是闪电。',
ar: 'المنارة الحمراء والبيضاء في ليلة عاصفة، والموج يتفجّر على الصخور، وشعاعها يشقّ المطر، '
+ 'وخلفها برق.',
ja: '嵐の夜の赤と白の灯台。岩に波が砕け、光の帯が雨を切り裂き、後ろで稲妻が光る。',
pt: 'O farol vermelho e branco numa noite de tempestade: as ondas arrebentam nas pedras, o '
+ 'facho corta a chuva e, atrás, cai um raio.',
fr: 'Le phare rouge et blanc par une nuit de tempête : les vagues explosent sur les rochers, '
+ 'le faisceau fend la pluie et, derrière, un éclair.',
de: 'Der rot-weiße Leuchtturm in einer Sturmnacht: Wellen explodieren an den Felsen, sein '
+ 'Strahl schneidet durch den Regen, dahinter ein Blitz.',
it: 'Il faro bianco e rosso in una notte di tempesta: le onde si infrangono sugli '
+ 'scogli, il fascio di luce taglia la pioggia e, dietro, cade un fulmine.' }),
'sp-maya-face': t({ en: 'Maya’s face behind a rain-streaked window, hood up, lit by the lamp.',
es: 'La cara de Maya tras una ventana surcada de lluvia, con la capucha puesta y la luz de la '
+ 'lámpara.',
ca: 'La cara de la Maya darrere una finestra plena de pluja, amb la caputxa posada i la llum '
+ 'del llum.',
zh: '玛雅戴着兜帽,脸贴在满是雨痕的窗后,被灯光照亮。',
ar: 'وجه مايا خلف نافذة يسيل عليها المطر، والقلنسوة على رأسها، ونور المصباح عليها.',
ja: '雨の筋が流れる窓の向こうに、フードをかぶったマヤの顔。ランプの光に照らされている。',
pt: 'O rosto de Maya atrás de uma janela riscada de chuva, de capuz, à luz da lamparina.',
fr: 'Le visage de Maya derrière une vitre striée de pluie, capuche sur la tête, à la lueur de '
+ 'la lampe.',
de: 'Mayas Gesicht hinter einem regenüberströmten Fenster, die Kapuze auf, vom Licht der '
+ 'Lampe beleuchtet.',
it: 'Il volto di Maya dietro una finestra rigata di pioggia, col cappuccio alzato, '
+ 'alla luce della lampada.' }),
'sp-wave': t({ en: 'A huge wave bursts over black rocks below the lighthouse at night.',
es: 'Una ola enorme revienta sobre las rocas negras al pie del faro, de noche.',
ca: 'Una onada enorme esclata sobre les roques negres al peu del far, de nit.',
zh: '夜里,一道巨浪在灯塔下的黑色礁石上炸开。',
ar: 'موجة هائلة تتفجّر ليلًا فوق الصخور السوداء تحت المنارة.',
ja: '夜、灯台の下の黒い岩に巨大な波が砕け散る。',
pt: 'Uma onda enorme arrebenta nas pedras negras ao pé do farol, à noite.',
fr: 'Une vague énorme se brise sur les rochers noirs au pied du phare, la nuit.',
de: 'Eine gewaltige Welle bricht nachts über die schwarzen Felsen unter dem Leuchtturm.',
it: 'Un’onda enorme si abbatte sugli scogli neri ai piedi del faro, di notte.' }),
'sp-tomas': t({ en: 'The keeper in an oilskin on the lantern gallery holds up a storm lantern, '
+ 'his beard whipping in the wind.',
es: 'El farero, con impermeable de hule en la galería, levanta un farol; el viento le agita '
+ 'la barba.',
ca: 'El faroner, amb impermeable d’hule a la galeria, aixeca un fanal; el vent li remena la '
+ 'barba.',
zh: '守塔人穿着油布雨衣站在灯室回廊上,高举一盏防风灯,胡子被风吹得乱飞。',
ar: 'الحارس بمعطفه المشمّع على شرفة الفانوس يرفع مصباح العاصفة، والريح تعبث بلحيته.',
ja: '油合羽の灯台守が回廊でカンテラを掲げる。ひげが風にあおられている。',
pt: 'O faroleiro, de capa impermeável na galeria, ergue um lampião; o vento agita a barba '
+ 'dele.',
fr: 'Le gardien, en ciré sur la galerie du phare, brandit une lanterne ; le vent lui fouette '
+ 'la barbe.',
de: 'Der Wärter in Ölzeug hebt auf der Galerie der Laterne eine Sturmlaterne; der Wind '
+ 'peitscht ihm den Bart.',
it: 'Il guardiano del faro, in cerata sul ballatoio, solleva una lanterna; il vento '
+ 'gli sferza la barba.' }),
'sp-tomas-pop': t({ en: 'A herring gull flies out across the panel’s left border.',
es: 'Una gaviota sale volando por el borde izquierdo de la viñeta.',
ca: 'Una gavina surt volant per la vora esquerra de la vinyeta.',
zh: '一只银鸥飞出格子的左边框。',
ar: 'نورس فضي يطير خارجًا عبر الحافة اليسرى للإطار.',
ja: 'セグロカモメがコマの左の枠を越えて飛んでいく。',
pt: 'Uma gaivota sai voando pela borda esquerda do quadro.',
fr: 'Une mouette s’envole par-dessus le bord gauche de la case.',
de: 'Eine Silbermöwe fliegt über den linken Rand des Panels hinaus.',
it: 'Un gabbiano esce in volo oltre il bordo sinistro della vignetta.' }),
};
pop=sp-tomas-pop da a la viñeta del farero una segunda imagen: un PNG transparente del tamaño de su dibujo en el que solo está la gaviota. Postext la recorta y la coloca exactamente como el dibujo de la viñeta, y la pinta después del filete y fuera del recorte de la viñeta, así que la parte de la gaviota que queda fuera de la celda vuela sobre el borde y el margen (viñetas e imágenes). focus="45% 50%" desplaza el encuadre a la izquierda dentro de lo que permite la zona segura, para que la gaviota cruce el borde izquierdo en vez de quedarse en el margen.
#4 · Deja una viñeta sin imagen
const palette = {
ink: '#141b24', // panel borders and lettering
night: '#1d2a3a', // the ground of the text-only panel
lamp: '#f2c14e', // the captions: the colour of the lantern
accent: '#e9f0f5', // sound effects: surf white, outlined in ink
muted: '#5c6672', // folios
paper: '#fbfaf7',
};
const col = (id) => ({ hex: palette[id], model: 'hex', paletteId: id });
const colorPalette = [
...Object.entries(palette).map(([id, hex]) => ({ id, name: id, value: { hex, model: 'hex' } })),
{ id: 'main-color', name: 'ink (defaults)', value: { hex: palette.ink, model: 'hex' } },
];
Un ::panel sin art es una celda vacía con el filete del estilo de viñeta; bg=night la rellena con un color de la paleta. Sus cartelas, at=top y at=bottom, se encajan en los bordes superior e inferior: una pausa después de la tormenta.
La receta completa
// ═══ Postext Cookbook · Nº 147 · A splash page, an inset and a broken border ═══════
// https://postext.dev/en/cookbook/splash-inset-broken-border
// Code: MIT · Text: original (CC BY 4.0) · Pictures: generated with diffusion models
// Fonts: Comic Neue, Bangers and the faces of five editions (OFL) · Needs postext ≥ 1.25.0
//
// Two pages of a storm: a splash page that bleeds off all four edges with a small inset panel
// laid over it, then a page whose top tier bleeds off three edges, whose second panel lets a
// gull fly out over its border, and whose last panel holds only captions on a night-blue ground.
import {
buildDocument, withLoadedFonts, renderPageToCanvas, registerResourceImage, loadVerticalAlternates,
} from 'https://esm.sh/postext';
import { renderToPdf, decompressWoff2 } from 'https://esm.sh/postext-pdf';
const LANG = 'es'; // @lang: 'en' | 'es' | 'ca' | 'zh' | 'ar' | 'ja' | 'pt' | 'fr' | 'de' | 'it'
const RECIPE = 'splash-inset-broken-border';
// ─── 1 · Design ─────────────────────────────────────────────────────────────
// #region palette: storm blue, lamplight and the white of the surf
const palette = {
ink: '#141b24', // panel borders and lettering
night: '#1d2a3a', // the ground of the text-only panel
lamp: '#f2c14e', // the captions: the colour of the lantern
accent: '#e9f0f5', // sound effects: surf white, outlined in ink
muted: '#5c6672', // folios
paper: '#fbfaf7',
};
const col = (id) => ({ hex: palette[id], model: 'hex', paletteId: id });
const colorPalette = [
...Object.entries(palette).map(([id, hex]) => ({ id, name: id, value: { hex, model: 'hex' } })),
{ id: 'main-color', name: 'ink (defaults)', value: { hex: palette.ink, model: 'hex' } },
];
// #endregion
// #region editions: six editions, each lettered in faces for its script
const [LETTERING, SFX] = t({
en: ['Comic Neue', 'Bangers'], es: ['Comic Neue', 'Bangers'], ca: ['Comic Neue', 'Bangers'],
ja: ['Zen Antique', 'Dela Gothic One'], zh: ['ZCOOL KuaiLe', 'ZCOOL QingKe HuangYou'],
ar: ['Playpen Sans Arabic', 'Lalezar'], pt: ['Comic Neue', 'Bangers'],
fr: ['Comic Neue', 'Bangers'], de: ['Comic Neue', 'Bangers'], it: ['Comic Neue', 'Bangers'],
});
// #endregion
// #region answer: a bleed, an inset and a pop-out, written on the panels themselves
// In the Markdown, the panel attributes do the work:
// :::page{split="*" bleed} one panel, every edge bled off the page
// ::panel{art=sp-maya-face inset="56 64 38 30"} over the panel before it: x y w h in %
// ::panel{art=sp-wave bleed="top start end"} only the edges that touch the trim
// ::panel{art=sp-tomas pop=sp-tomas-pop} a transparent layer drawn over the border
El script.js compuesto funciona tal cual: pégalo como script de módulo en cualquier página o abre la receta en CodePen. Carpeta de la receta en GitHub ↗ (se abre en una nueva pestaña)
Variantes
#Sangra también la tira de abajo
-::panel{art=sp-tomas pop=sp-tomas-pop focus="45% 50%"}
+::panel{art=sp-tomas pop=sp-tomas-pop focus="45% 50%" bleed="bottom start"}#Da a la viñeta insertada un marco blanco
Un estilo de viñeta con nombre cambia una sola viñeta; style= en la viñeta lo elige.
panel: { borderWidth: pt(1.2), borderColor: col('ink'), background: col('paper') },
+ panelStyles: [{ id: 'framed', borderWidth: pt(3), borderColor: col('paper') }],Errores frecuentes
- La capa emergente debe tener exactamente el tamaño en píxeles de la imagen de la viñeta: Postext la recorta con la misma ventana, así que un recorte más pequeño caería en otro sitio.
- El sangrado necesita
page.bleed; sin él, una viñeta a sangre se detiene en el corte. - Una onomatopeya junto a un borde sangrado puede entrar en el sangrado, más allá del corte, donde la guillotina la recorta. La ザッバーン japonesa es una columna de cinco caracteres, así que va fijada más abajo que las onomatopeyas latinas, en
60% 44%.
